Струбцина к УЗИТ-3 для измерения твердости тонких стальных листов (менее 3-4 мм)

Струбцина к УЗИТ-3 для измерения твердости тонких стальных листов (менее 3-4 мм)

Измерение твердости листов с помощью твердомера УЗИТ-3 без дополнительных устройств возможно при толщине листа более 3-4мм.

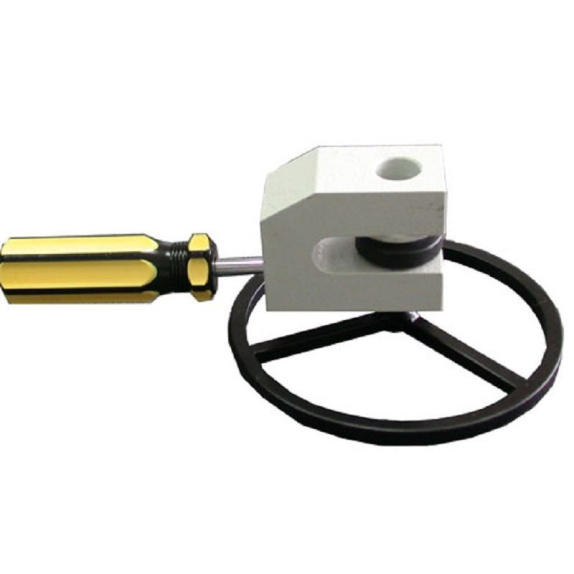

Твердость более тонких листов можно измерять с применением специальной струбцины (рис.1).

(рис. 1)

Для измерения твердости с помощью струбцины необходимо:

1. На сторону листа противоположную стороне измерения нанести слой консистентной смазки (литол, солидол, циатим) в том месте, где будет прижиматься опорная шайба струбцины (рис.2).

2. Зажать край листа в струбцине так, чтобы смазка попала между листом и опорной шайбой (рис.3).

Усилие зажима должно быть достаточно большим.

(рис. 2)	(рис. 3)

3. Через отверстие в струбцине произвести несколько измерений твердомером УЗИТ-3 со снятой оправкой.

Измерения проводить аккуратно, не проворачивая и не качая прибор при внедрении алмаза в поверхность листа (рис.4).
